产品简介

---

AFT-LB-RED 防爆防水扬声器采用隔爆设计，为隔爆型消防广播报警扬声器。安装于易燃易爆场所的公共区域，用于扩音和传递远距离声音和报警。结构设计合理，造型美观，有效抵御灰尘污染和潮湿空气影响。本产品符合GB3836.1—2000《爆炸性环境用防爆电气设备通用要求》，及GB3836.2—2000《爆炸性环境用防爆电气设备隔爆型“d”》标准，粉尘防爆 GB12467.1-2000可燃性粉尘环境用电气设备第1部分：用外壳和限制表面温度保护的电气设备，外壳防护等级IP66，GB/T 14048.1 低压开关设备和控制设备总则要求。

主要技术参数


---



产品型号	AFT-LB-RED
防护等级	IP66
防爆标志	Ex db IIC T6 Gb/Ex tb IIIC T80℃ Db
功率	30W

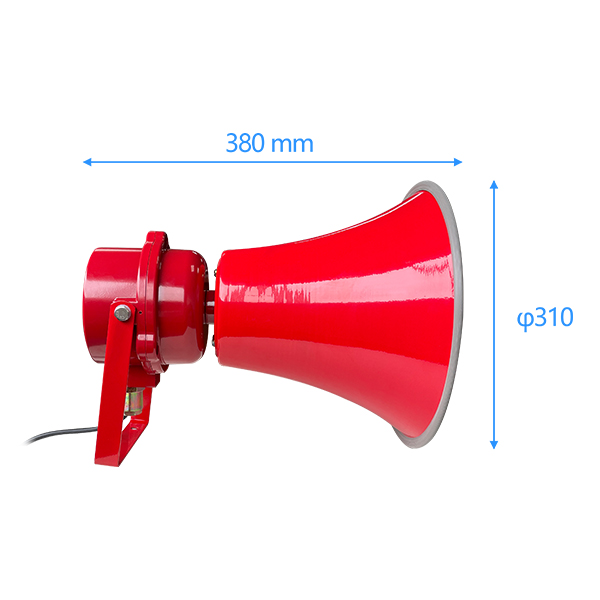

外形尺寸	∅310xH380
颜色	红色,灰色
湿度范围	95%
音频电压	70V-120V
声响	120db
环境温度	±40
大气压力	80-110KPa
频响	110HZ-10KHZ

安装方法

---

1.   安装方式电缆和钢管布线。根据现场情况M6膨胀螺钉或M6螺钉通过安装口将防爆外壳向上固定在顶棚或揽槽，管架上，连接电缆外径为φ6-8mm的橡塑电缆，电缆的防爆进线口为M22X1.5螺纹，可与镀锌护管线BNG15X700防爆挠管连接，也可用防爆封口螺帽锁紧。
2.   电缆用外径φ8㎜两芯橡胶电缆与控制器连接，“15AB型用四芯”芯线截面积根据总线扬声器数量而定。进线口M22×1.5封口防火帽与橡胶圈压紧电缆。



使用方法

---

1.   接线：打开防爆腔将电缆穿过防火帽、平垫、橡胶圈、进线口引入，电缆线按图接至接线端子上，接好内外接地线，盖好上盖。
2.   布线要求：要求线间、线与大地间绝缘阻抗大于10MΩ， 总线回路电阻小于20Ω。
3.   开通调试：在确保线路连接准确无误的情况下方可上电开通调试，对扬声器上电后，正常时，声音洪亮，无杂音。15AB型送DC24V会自动转换报警，停止24V会自动转换广播状态。


注意事项

---

1.   严禁在易燃易爆场所带电拆卸。
2.   安装时不要损伤防爆面，并保持清洁。防爆面紧固螺钉应均匀拧紧， 注意防爆面不要夹杂导线或其它异物。
3.   长期使用要定期检测性能是否完好， 如失效或损坏时要由专业人员及时进行维修。
4.   长期使用要定期清洁，用湿布檫拭，以防静电。

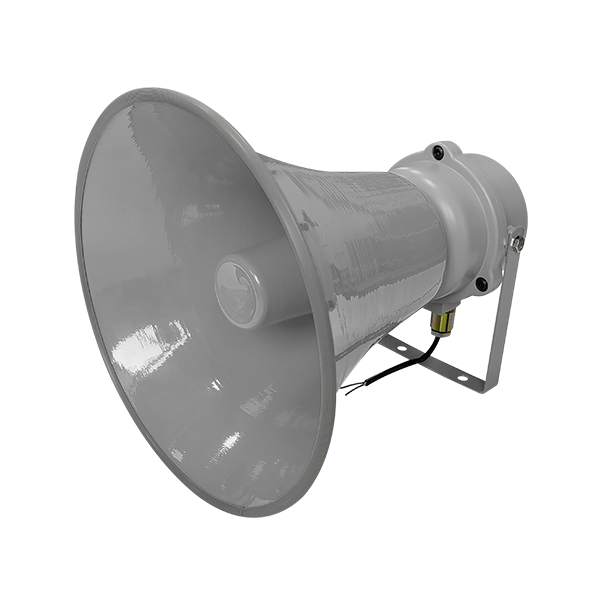

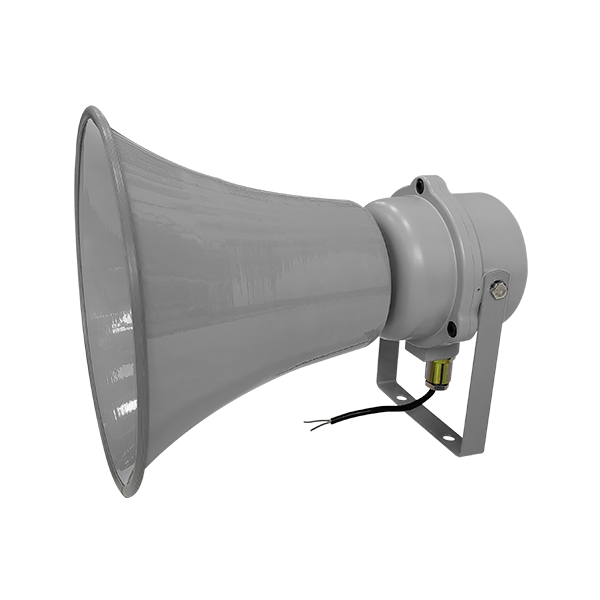

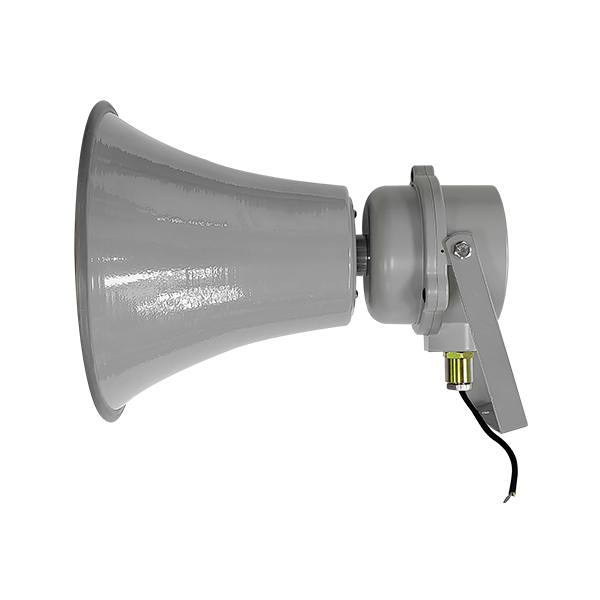

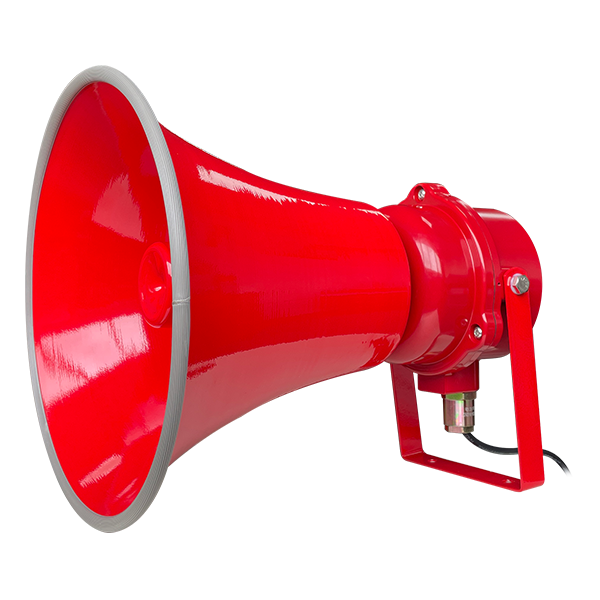

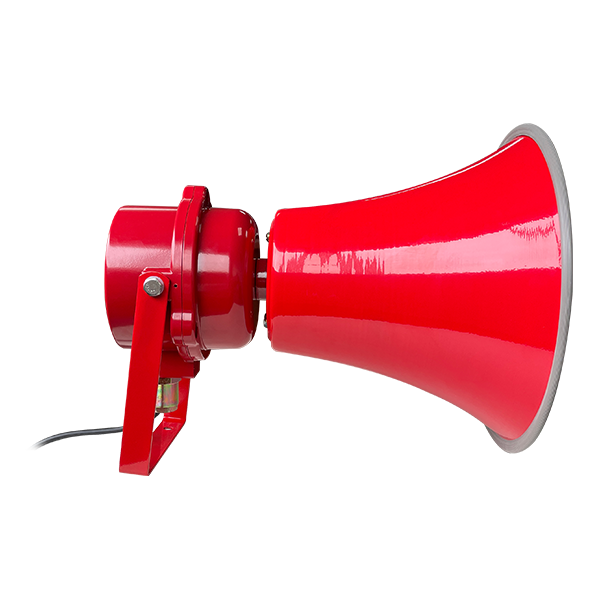

产品展示

---
